Čo je to regeneračný brzdový systém?

Rekuperačný brzdový systém premieňa kinetickú energiu vozidla na elektrickú energiu počas spomaľovania a ukladá ju v batérii namiesto toho, aby ju plytval ako teplo. Táto technológia, ktorá sa nachádza v elektrických a hybridných vozidlách, využíva elektromotor ako generátor na zachytávanie energie, ktorá by sa inak stratila pri brzdení trením.

Proces regeneratívneho brzdenia sa spolieha na reverzáciu funkcie elektromotorov. Pri bežnej jazde motor čerpá energiu zlítiová autobatériana roztočenie kolies a poháňanie vozidla dopredu. Keď dôjde k brzdeniu, tento vzťah prevráti-kolesá poháňajúce motor a premenia ho na generátor, ktorý vyrába elektrinu.

K tejto konverzii dochádza prostredníctvom elektromagnetickej indukcie. Keď sa vozidlo spomaľuje, magnetické pole motora vytvára odpor, ktorý spomaľuje kolesá a generuje elektrický prúd. Elektronická riadiaca jednotka systému riadi tento proces a určuje, koľko regeneračnej sily použiť na základe faktorov, ako je rýchlosť vozidla, úroveň nabitia batérie a tlak na brzdový pedál.

Vyrobená elektrina prúdi späť do akumulátora na uskladnenie. Moderné systémy dokážu rekuperovať 60 – 70 % energie spotrebovanej počas brzdenia, pričom zvyšných 30 – 40 % sa stratí teplom a neefektívnosťou procesu premeny. Výskum z roku 2024 ukazuje, že za optimálnych podmienok môže regeneratívne brzdenie dosiahnuť mieru účinnosti až 85 % pri zjazde z kopca, hoci pri bežnej jazde v meste je miera rekuperácie kinetickej energie približne 48 %.

Tradičné trecie brzdy fungujú spolu s regeneračným systémom. Pri vyšších rýchlostiach a pri miernom brzdení väčšinu práce zvládne regeneračné brzdenie. Keď potrebujete rýchlo zastaviť alebo idete rýchlosťou nižšou ako 5 – 10 mph, prevezmú úlohu mechanické brzdy, pretože elektromotory sú pri nižších rýchlostiach menej účinné.

Päť hlavných komponentov spolupracuje na zachytávaní a uchovávaní brzdnej energie. Elektromotor slúži na dva účely-poháňa vozidlo a pôsobí ako generátor pri brzdení. Väčšina elektrických vozidiel používa striedavé motory s permanentným magnetom, pretože ponúkajú hodnotenie účinnosti medzi 83 – 95 % v rôznych jazdných scenároch v porovnaní so 65 – 94 % v prípade indukčných motorov.

Batéria uchováva získanú energiu. Lítium-iónové batérie dominujú v tomto priestore, pretože zvládajú vysoké súčasné požiadavky na regeneračné brzdenie lepšie ako iné chemické batérie. Systém správy batérie monitoruje napätie každého článku, aby sa zabránilo prebitiu,-ak batéria dosiahne plnú kapacitu, systém namiesto toho automaticky prepne na trecie brzdy.

Elektronická riadiaca jednotka funguje ako mozog systému. Spracováva vstupy z viacerých snímačov vrátane rýchlosti kolies, polohy brzdového pedála, stavu nabitia batérie a rýchlosti vozidla. Na základe týchto údajov vypočítava optimálnu regeneračnú silu a koordinuje prechod medzi regeneratívnym a trecím brzdením.

Invertor konvertuje striedavý prúd generovaný motorom na jednosmerný prúd, ktorý dokáže akumulátor uložiť. Tento obojsmerný tok energie odlišuje elektrické vozidlá od tradičných vozidiel-rovnakým hardvérom, ktorý premieňa jednosmerný prúd batérie na striedavý prúd motora počas spiatočky pri zrýchlení počas brzdenia.

Systém trecích bŕzd poskytuje záložnú brzdnú silu a zvláda situácie, keď samotné rekuperačné brzdenie nestačí. Zahŕňa to núdzové zastavenia, brzdenie pri nízkej-rýchlosti a situácie, keď je batéria už úplne nabitá.

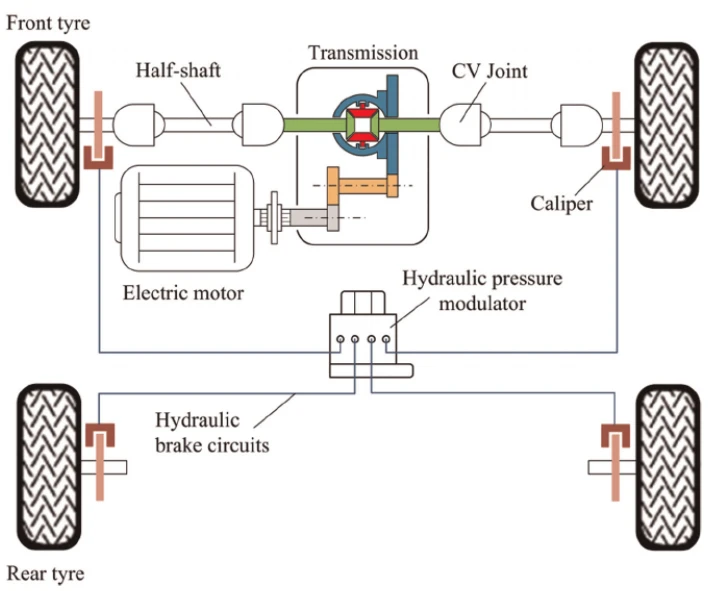

Regenerative Braking System

Množstvo energie, ktorú môžete získať, závisí od niekoľkých premenných. Ministerstvo energetiky USA odhaduje, že regeneratívne brzdenie rekuperuje 5-9 % celkovej energie v prípade hybridov a 22 % v prípade elektrických vozidiel pri kombinovanej jazde v meste a na diaľnici. Tieto percentá sa premietajú do zmysluplného rozšírenia dojazdu – niektoré odhady naznačujú, že regeneratívne brzdenie predstavuje približne 20 % celkového dojazdu EV.

Zastavte premávku-a choďte{1}}najlepšie možnosti obnovenia. Zakaždým, keď pri jazde v meste spomalíte z rýchlosti 30 km/h, typický elektromobil dokáže získať späť približne 0,061 kWh energie. Viac ako 100 zastavení počas mestskej jazdy, čo predstavuje úsporu až 6,05 kWh v porovnaní s trecími-len brzdami. Jazda na diaľnici je menej výhodná, pretože stabilné rýchlosti vyžadujú menej brzdných udalostí.

Teplota výrazne ovplyvňuje účinnosť. Chladné počasie znižuje kapacitu nabíjania batérie, čo obmedzuje, koľko môže systém použiť regeneratívne brzdenie. Niektorí výrobcovia vyvinuli stratégie tepelného manažmentu batérie, ktoré predhrievajú batériu v chladných podmienkach, aby sa maximalizoval potenciál regeneračného brzdenia.

Dôležitý je aj stav nabitia batérie. Keď je vaša batéria takmer plná, systém má obmedzenú kapacitu na to, aby prijal viac energie. Väčšina elektromobilov odporúča nabíjanie iba na 80 % pre každodenné používanie, špeciálne na zachovanie kapacity regeneratívneho brzdenia. Táto svetlá výška umožňuje batérii prijímať energiu počas spomaľovania bez rizika prebitia.

Rýchlosť vozidla tiež ovplyvňuje zotavenie. Vyššie rýchlosti generujú viac kinetickej energie, čo znamená, že je k dispozícii viac energie na zachytenie. Brzdenie vozidla z rýchlosti 75 mph môže získať späť približne 0,38 kWh v porovnaní s 0,061 kWh pri zastavení z 30 mph. Kopce tento efekt zosilňujú-klesaním z 650 metrov na 125 metrov na 16,4 km dokáže za optimálnych podmienok regenerovať 1,3 kWh energie.

Mnoho moderných elektromobilov ponúka režimy jazdy s jedným-pedálom, ktoré maximalizujú regeneratívne brzdenie. Po aktivácii zdvihnutím nohy z akcelerátora spustíte silné regeneratívne brzdenie-dostatočne silné na to, aby ste za normálnych podmienok mohli úplne zastaviť vozidlo bez toho, aby ste sa dotkli brzdového pedála.

Rôzni výrobcovia používajú rôzne prístupy k implementácii tejto funkcie. Ovládanie jedným-pedálom od Tesly sa aktivuje v predvolenom nastavení s iba dvoma úrovňami nastavenia. Kia a Hyundai ponúkajú až päť rôznych síl regeneratívneho brzdenia, ktoré sa ovládajú páčkami na volante. Porsche má inú filozofiu a minimalizuje regeneračné brzdenie, aby umožnilo viac dobehu, čo je podľa nich efektívnejšie pre určité štýly jazdy.

Pocit si vyžaduje úpravu. Keď prvýkrát zažijete silné regeneratívne brzdenie, máte pocit, že auto aktívne brzdí, keď uvoľníte plynový pedál. Niektorým vodičom to spočiatku pripadá trhané alebo neprirodzené. Zmení sa aj pocit z brzdového pedála, pretože systém spája regeneračné a trecie brzdenie-, čo môže vytvoriť „drevený“ pocit, keď počítač plynulo prepína medzi systémami.

Jazda na jeden-pedál funguje najlepšie v mestskom prostredí s častými zastávkami. Semafory, značky stop a pomalá-premávka poskytujú neustále príležitosti na obnovu energie. Jazda po diaľnici má menší prínos, pretože trávite viac času pri ustálenej rýchlosti. Niektoré výskumy naznačujú, že agresívne používanie jedného-pedálu s konštantným zrýchľovaním a cyklami regeneratívneho brzdenia môže skutočne znížiť účinnosť v porovnaní s hladkou, prediktívnou jazdou s miernou regeneráciou.

Bezpečnostné hľadiská existujú pri jazde na-pedál. Štúdie z roku 2024 zistili, že hoci je to bezpečné v-naliehavých situáciách, vodiči vykazovali oneskorené použitie brzdového pedála vo vysoko-naliehavých alebo neistých situáciách. Predĺžený čas, ktorý vodiči strávili uvoľnením akcelerátora na zapojenie regeneratívneho brzdenia, v kombinácii s neistotou, kedy skutočne stlačiť brzdu, vytvorili potenciálne bezpečnostné medzery v núdzových situáciách.

Regeneračné brzdenie výrazne predlžuje životnosť komponentov trecích bŕzd. Pretože elektromotor zvláda väčšinu brzdných povinností pri bežnej jazde, brzdové doštičky a rotory sa opotrebovávajú oveľa pomalšie. Niektorí majitelia elektrických vozidiel uvádzajú, že brzdové doštičky vydržia 100 000 míľ alebo viac-dva až trikrát dlhšie ako tradičné vozidlá.

Táto predĺžená životnosť vytvára neočakávanú potrebu údržby. Brzdové komponenty môžu spôsobiť hrdzu alebo koróziu v dôsledku nepoužívania, najmä vo vlhkom podnebí. Mnohí výrobcovia odporúčajú pravidelné kontroly a mazanie brzdového systému, aj keď opotrebenie nie je výrazné. Niektoré systémy pravidelne automaticky zapínajú trecie brzdy, aby sa zabránilo zadretiu alebo povrchovej korózii.

Znížený brzdný prach je tiež prínosom pre životné prostredie. Tradičné trecie brzdy uvoľňujú jemné častice do ovzdušia-častice, ktoré prispievajú k znečisťovaniu ovzdušia. Vďaka regeneratívnemu brzdeniu 50 – 80 % brzdných udalostí vytvárajú elektrické vozidlá podstatne menej brzdného prachu ako bežné vozidlá.

Úspora nákladov v dôsledku zníženej údržby bŕzd čiastočne kompenzuje vyššie počiatočné náklady na elektrické vozidlá. Zatiaľ čo presné úspory sa líšia v závislosti od jazdných návykov a modelu vozidla, znížená údržba bŕzd zvyčajne ušetrí niekoľko stoviek dolárov počas životnosti vozidla.

Vzťah medzi regeneratívnym brzdením a životnosťou batérie je viac nuansovaný, než sa pôvodne chápalo. Prvé obavy naznačovali, že časté nabíjacie cykly z regeneratívneho brzdenia by urýchlili degradáciu batérie. Výskum z roku 2015-2023 ukazuje, že opačné – vyššie úrovne regeneratívneho brzdenia vo všeobecnosti znižujú starnutie batérie.

Kľúčovým faktorom nie je krátke{0}}dobie nabíjania vysokým{1}nabíjaním počas brzdenia. Namiesto toho dlhé-doby nabíjania s čo i len miernym prúdom predstavujú väčšie riziko pre pokovovanie lítiom, mechanizmus degradácie, ktorý znižuje kapacitu a výkon batérie. Regeneračné brzdenie v skutočnosti pomáha tým, že znižuje hĺbku vybitia počas jazdy, čo predlžuje celkovú životnosť batérie.

Štúdie sledujúce vozidlá nad 50 000 až 100 000 km zistili, že vyššie úrovne regeneratívneho brzdenia znížili vyblednutie kapacity, najmä pri vysokom stave nabitia a nízkych teplotách, ktoré normálne urýchľujú pokovovanie lítiom. Optimalizované stratégie regeneratívneho brzdenia dokážu udržať pokles kapacity okolo 10 % aj po 100 000 km jazdy.

Teplota a stav nabitia zostávajú kritickými faktormi. Lítiové autobatériové systémy so sofistikovaným tepelným manažmentom dokážu lepšie zvládnuť regeneračné brzdenie za všetkých podmienok. Systém správy batérie musí vyvážiť prijímanie regeneračnej energie a ochranu zdravia batérie, niekedy obmedzuje regeneráciu, keď podmienky nie sú optimálne.

Sériové rekuperačné brzdenie maximalizuje rekuperáciu energie tým, že uprednostňuje brzdenie elektromotorom pred trecími brzdami. Systém najskôr využíva rekuperačné brzdenie na svoju plnú kapacitu, pričom trecie brzdy zapína len vtedy, keď potrebujete väčšiu brzdnú silu, ako dokáže poskytnúť motor. Táto architektúra funguje dobre pre vozidlá s výkonnými motormi a sofistikovanými riadiacimi systémami.

Paralelné regeneratívne brzdenie rozdeľuje brzdnú silu medzi elektromotor a trecie brzdy počas procesu spomaľovania. Riadiaci systém neustále vyvažuje oba typy brzdenia na základe faktorov, ako je rýchlosť spomalenia, rýchlosť vozidla a stav nabitia batérie. Tento prístup poskytuje tradičnejší pocit z bŕzd, ale zvyčajne rekuperuje menej energie ako sériové systémy.

Niektorí výrobcovia implementujú modifikované stratégie brzdenia, ktoré kombinujú výhody oboch prístupov. Tieto systémy štandardne používajú maximálne rekuperačné brzdenie, ale v prípade potreby z dôvodu bezpečnosti alebo keď je regeneračná kapacita obmedzená, začleňujú trecie brzdenie skôr.

Hybridné systémy skladovania energie predstavujú pokrokový prístup. Tieto kombinujú lítium{1}}iónové batérie so superkondenzátormi alebo kinetickými akumulátormi. Superkondenzátory vynikajú pri zvládaní vysokých-špičkových požiadaviek na výkon pri prudkom brzdení, zatiaľ čo batérie poskytujú stabilné-dlhodobé ukladanie energie. Táto deľba práce môže zlepšiť celkovú efektívnosť systému a predĺžiť životnosť batérie, hoci náklady a zložitosť v súčasnosti obmedzujú široké prijatie.

Moderné regeneratívne brzdové systémy čoraz viac zahŕňajú umelú inteligenciu a strojové učenie. Ovládače fuzzy logiky upravujú rozdelenie brzdnej sily na základe viacerých parametrov vrátane rýchlosti vozidla, intenzity brzdenia, stavu nabitia batérie a vzorcov správania vodiča. Výskum z roku 2024 ukazuje, že tieto adaptívne systémy môžu zlepšiť mieru obnovy energie o 13 – 30 % v porovnaní so stratégiami pevnej distribúcie.

Prediktívne algoritmy to posúvajú ďalej. Analýzou topografie trasy, vzorov premávky a historických údajov o jazde môžu tieto systémy vopred optimalizovať stratégiu regeneratívneho brzdenia. Ak systém vie, že sa blíži úsek z kopca, môže upraviť limity nabitia batérie, aby sa v prípade potreby zabezpečila maximálna regeneračná kapacita.

Model Predictive Control (MPC) predstavuje špičku. Tieto algoritmy modelujú dynamiku vozidla v reálnom-čase a vypočítavajú optimálne rozloženie brzdnej sily niekoľkokrát za sekundu. Skoré implementácie sú sľubné pre zlepšenie rekuperácie energie a stability vozidla, najmä v náročných podmienkach, ako sú povrchy s nízkou-priľnavosťou.

Integrácia so systémami autonómneho riadenia otvára nové možnosti. Autonómne-vozidlá dokážu brzdiť predvídateľnejšie a efektívnejšie ako ľudskí vodiči, pričom načasujú regeneratívne brzdenie pre maximálnu rekuperáciu energie pri zachovaní bezpečnosti. To by mohlo posunúť účinnosť regeneratívneho brzdenia ešte vyššie v budúcich autonómnych EV.

Jazda v meste poskytuje ideálne podmienky pre regeneratívne brzdenie. Časté zastavovanie na semaforoch, stopkách a pre chodcov vytvára množstvo príležitostí na rekuperáciu energie. Vodiči hlásia výrazné zlepšenie dojazdu v mestskom prostredí-niektoré vozidlá vykazujú 10 až 15 % predĺženie dojazdu v porovnaní s jazdou po diaľnici.

Jazda na diaľnici má menšiu výhodu regeneratívneho brzdenia. Stabilná cestovná rýchlosť znamená menej udalostí spomalenia. Keď potrebujete na diaľnici spomaliť, často je to skôr pre postupné zmeny rýchlosti ako pre úplné zastávky. Dopravné zápchy na diaľnici však môžu v skutočnosti zlepšiť možnosti regeneratívneho brzdenia vytvorením vzorov zastavovania-a{4}}rozjazdu.

Hornatý terén dramaticky ovplyvňuje výkon regeneračného brzdenia. Klesajúce strmé svahy generujú značnú potenciálnu energiu, ktorú systém dokáže zachytiť. Niektoré elektrické autobusy slúžiace na kopcovitých trasách získavajú počas klesaní dostatok energie, takže spotrebujú celkovo menej energie ako autobusy prevádzkované na rovinatom teréne. Naopak, stúpanie do kopcov rýchlejšie vyčerpáva batériu a rekuperovaná energia pri zostupe sa len málokedy vyrovná energii vynaloženej na výstup.

Chladné počasie znižuje účinnosť regeneračného brzdenia. Kapacita nabíjania batérie sa pri nízkych teplotách znižuje, čím sa obmedzuje množstvo energie, ktoré môže systém získať. Niektoré elektromobily zobrazujú rekuperačný ukazovateľ brzdenia, ktorý sa mení zo zelenej na sivú, keď nízke teploty obmedzujú kapacitu systému, čím varujú vodičov, aby sa viac spoliehali na trecie brzdy.

Regenerative Braking System

Globálny trh s regeneračnými brzdovými systémami dosiahol v roku 2024 7,83 miliardy USD a predpokladá sa, že do roku 2030 porastie o 12,1-13,5 % ročne. Tento rast priamo súvisí s prijatím elektrických vozidiel – keďže na cesty prichádza viac elektrických vozidiel, dopyt po komponentoch rekuperačného brzdenia sa úmerne zvyšuje.

Ázijsko-pacifický región dominuje trhu s 53 % podielom, poháňaný masívnou čínskou výrobou elektrických vozidiel a japonskými odbornými znalosťami o hybridných vozidlách. Európa ju pozorne nasleduje, tlačená agresívnymi emisnými cieľmi a silným dopytom spotrebiteľov po udržateľnej doprave. Severoamerický trh rastie miernejšie, ale stabilnejšie, pretože zavádzanie elektromobilov sa zrýchľuje.

Batériové elektrické vozidlá poháňajú väčšinu dopytu, čo predstavuje najväčší podiel na trhu podľa typu pohonu. Osobné automobily predstavujú dominantný segment vozidiel, hoci využitie úžitkových vozidiel rýchlo rastie. Elektrické autobusy a dodávkové vozidlá obzvlášť ťažia z regeneratívneho brzdenia vzhľadom na ich časté{2}}zastavovanie.

Vývoj technológií sa zameriava na niekoľko frontov. Systémy Brake-by{2}}wire eliminujú mechanické spojenia medzi brzdovým pedálom a brzdovými komponentmi, čo umožňuje sofistikovanejšie spojenie regeneratívneho a trecieho brzdenia. V-motoroch kolies umiestňujú elektromotory priamo do kolies, čím zlepšujú odozvu rekuperačného brzdenia a umožňujú nezávislé ovládanie každého kolesa.

Polovodiče so širokým{0}}pásmovým odstupom, ako je karbid kremíka a nitrid gália, zvyšujú účinnosť konverzie energie v meničoch. Tieto materiály zvládajú vyššie napätie a teploty ako tradičný kremík, čím sa znižujú straty energie počas premeny AC-na-jednosmerný prúd, ku ktorej dochádza počas regeneratívneho brzdenia.

Účinnosť regeneračného brzdenia sa mení v závislosti od rýchlosti. Funguje najlepšie pri stredných až vysokých rýchlostiach, kde môže elektromotor generovať značný výkon. Pod 5-10 mph účinnosť prudko klesá, pretože krútiaci moment motora klesá pri nízkych otáčkach. Väčšina systémov automaticky zapojí trecie brzdy pri nízkych rýchlostiach a pri konečnej zastávke úplne prepne na trecie brzdy.

Nie. Rekuperačné brzdenie dopĺňa nabíjanie batérie, ale nedokáže úplne dobiť vybitú batériu. Obnovuje časť energie spotrebovanej počas jazdy-zvyčajne 15 – 25 % celkovej spotreby energie elektrických vozidiel. Na úplné nabitie sa stále musíte zapojiť. Rekuperačné brzdenie si predstavte skôr ako predĺženie dojazdu, než ako elimináciu potreby nabíjania.

Zmiešaný brzdový systém kombinuje regeneračné a trecie brzdenie, čím vytvára iný pocit z pedálu ako tradičné vozidlá. Keď stlačíte brzdový pedál, systém začne s regeneratívnym brzdením a postupne sa zmieša s trecím brzdením. Tento prechod môže byť "drevený" alebo menej priamy ako čisto hydraulické brzdy. Novšie elektromobily výrazne zlepšili pocit z pedálov vďaka lepšej kalibrácii.

Keď batéria dosiahne plnú kapacitu, účinnosť rekuperačného brzdenia sa zníži alebo sa úplne zastaví. Systém riadenia batérie zabraňuje prebíjaniu obmedzením alebo blokovaním toku regeneratívneho prúdu. Systém sa namiesto toho automaticky prepne na trecie brzdy. To je dôvod, prečo výrobcovia odporúčajú nabíjanie len na 80 % pri každodennej jazde-zachováva sa tým regeneračná brzdná kapacita.

Regenerative Braking System

Pochopenie schopností regeneratívneho brzdenia vášho vozidla pomáha maximalizovať jeho výhody. V používateľskej príručke nájdete konkrétne odporúčania týkajúce sa úrovní nabitia, jazdných režimov a podmienok, ktoré ovplyvňujú výkon regeneratívneho brzdenia.

Väčšina EV vám umožňuje nastaviť silu regeneračného brzdenia. Experimentujte s rôznymi nastaveniami, aby ste zistili, čo vyhovuje vášmu štýlu jazdy a typickým trasám. Vyššie nastavenia maximalizujú rekuperáciu energie, ale vyžadujú viac prispôsobenia vašej technike jazdy. Nižšie nastavenia poskytujú tradičnejší pocit z jazdy, ale obetujú určitú efektivitu.

Počas chladného počasia sledujte ukazovateľ rekuperačného brzdenia vášho vozidla. Keď je kapacita obmedzená, prispôsobte tomu jazdu-umožnite väčšiu brzdnú dráhu a používajte brzdový pedál proaktívnejšie. Niektoré vozidlá ponúkajú predkondicionovanie batérie, ktoré pred jazdou zahreje batériu, aby sa zlepšil výkon regeneračného brzdenia v chladnom počasí.

Venujte pozornosť údržbe brzdového systému, aj keď často nepoužívate trecie brzdy. Nechajte brzdový systém skontrolovať podľa plánu údržby vášho vozidla, aby sa zachytila akákoľvek korózia alebo degradácia skôr, ako sa stane bezpečnostným problémom.

Rekuperačné brzdenie predstavuje jedno z najvýznamnejších zlepšení účinnosti elektrických vozidiel. Aj keď nedokáže eliminovať potrebu nabíjania alebo úplne nahradiť trecie brzdy, zmysluplne predlžuje dojazd, znižuje údržbu bŕzd a zlepšuje celkový zážitok z jazdy, keď sa prispôsobíte jeho jedinečným vlastnostiam.
